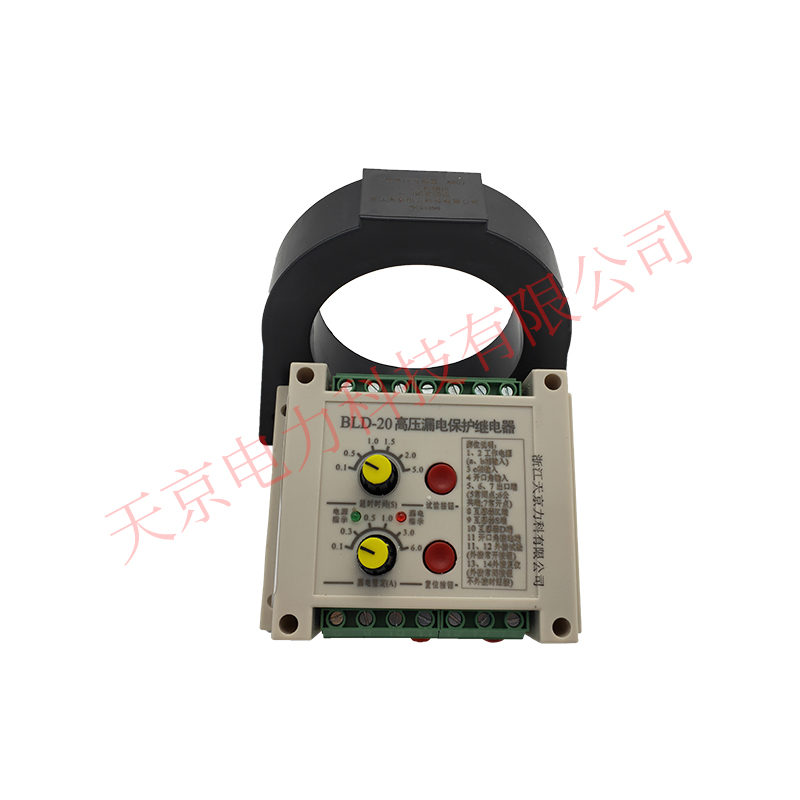

BLD-20高压漏电保护装置
一、概述
1、用途
BLD-20型高压漏电保护继电器（以下简称继电器）具有功率方向型漏电保护功能。可与真空少油及SF6矿用一般型配电开关（装
置）或真空断路器相配合，用于3-10KV级中型点不接地系统中，对供电系统的漏电（或接地）实现有选择性保护。
2、特点
采用功率方向型原理，工作可靠。内部电路组件选用方便，灵敏度高，选择性强，性能稳定等优点。选用小型密封继电器作故
障记忆元件，带电源指示和故障后有灯光显示，使判断故障迅速准确。采用最新导轨安装，或固定安装。试验和复位按钮可外接，
可不接，使用非常方便。
二、使用条件
1、海拔高度不超过3000米。
2、周围环境温度不高于+40℃，不低于-20℃。
3、周围空气相对温度不大于95%。（环境温度为+25℃时）。
4、不加隔爆外壳时，不能用于有爆炸危险的环境中。
5、没有破坏金属和腐蚀绝缘的气体环境中。
6、无滴水及水侵的地方。
三、主要技术数据
1、漏电保护灵敏度继电器：一次零序电流为0. 1A。
二次零序电压为3V±0.4。
2、一次零序电流分档：0.1、0.3、0.5、1.0、3.0、6.0（A）误差不大于±10%。
3、保护动作时间：0.1、0.5、1.0、1.5、2.0、5.0（ S）误差不大于±10%。
4、额定电源电压：100V、50Hz，本装置在100V±20%范围内能正常工作。
5、输出触点寿命：115VAC×1A（阻性负载）100000次。
28VDC×2A（阻性负载）100000次。
漏电保护由零序电流回路、零序电压回路，相位比较，时间分档及继电器锁定单元组成，当线路发生漏电或接地时，零序电压
同时存在，分别通过电流回路和电压回路进行相位比较，再按不同时间分档，使继电器动作，指示灯有灯光显示。
五、结构外型
1、本保护装置使用ABS塑料外壳，其外型及安装尺寸见附图1。
2、外型尺寸：90×116×50mm。
3、净重：≤0.5Kg。
六、安装使用前的检查
1、外观检查检查继电器型号及附件是否成套，外型应无明显损伤和变形。指示灯应齐全，紧固。
2、电气性能检查按BLD-20型对外接线图2接线。用试验按钮进行检测，本单元动作应正常，指示灯应有灯光显示。抽查各主要技
术数据，均应符合要求。
七、安装使用及维护
1、各单元均应整定在所需的位置上。
2、安装完毕后，须通电用配电装置上的试验按钮进行试验，动作应正常。
3、零序电流互感器的安装使用：零序电流互感器是漏电保护的关键元气件，端子面朝向母线的电源侧，K接保护装置8脚，S
接保护装置9脚，D接在保护装置10脚，不可反接。
4、严禁使用兆欧表检测本装置内的电路。
5、维修焊接元件时应使用45W以下的电烙铁，以防烧坏元件。
6、欲替换本装置上的半导体元件，必须经测试筛选后方能使用。
7、为使保护装置经常处于正常工作状态，应定时进行试验、检查。
八、包装、运输及保管
1、按包装技术条件的规定进行包装。
2、在储运过程中，不得受强烈振动、颠簸、摔撞和雨雪的侵入。
3、应地干燥、通风、温度不高于+40℃的室内保存。
4、应在用户遵守保管和使用规则的条件下，保护装置在安装使用一年内（但
不超过制造厂发给用户日期1年半内），产品因制造质量不良而发生损坏或不
能正常工作时，制造厂应无偿地为用户更换或修理。
