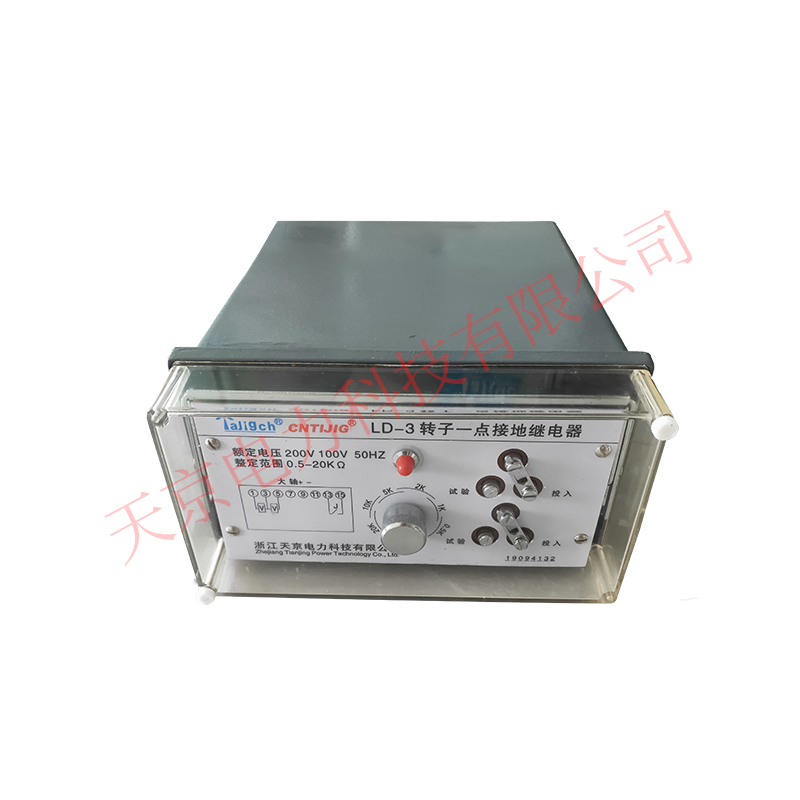

LD-3 型转子一点接地继电器(以下简称继电器)系作为监视大型发电机转子励磁回
路对地绝缘之用 当发电机转子发生一点接地故障或某处绝缘下降到一定数值时 继电
器立即动作 发出故障信号或直接作用于跳闸
2 结构
一般转子接地继电器 用转子接地电流作为测量判据 而这个新型的继电器用转子
的绝缘电导作为测量判据 即测量转子接地电阻并进行监视 它与转子的接地电容无关
只根据电机温升和电机容量而变化 这样 继电器就具有很高灵敏度 即使用在具有很
高转子接地电容的最大功率电机也不例外继电器采用嵌入式插拔机构 这样便于使用和维护 不必停电就能进行调整 调试和更
换 继电器结构代号为 A33K A33P 如附图所示
3 技术数据
3.1 额定电压 100 220V 额定频率 50Hz
3.2 整定范围 转子接地电阻 0.5 20k
3.3 变差 不大于 5%
3.4 电容影响 按表 1 中的整定值范围 C JD 0 与 C JD =0 动作值之差不大于 10%
3.5 电压影响 当电源电压为额定值的 90% 110%时 其动作值与额定电压下动作值之差不
大于 10%3.6 返回系数 不大于 3(电阻值)
3.7 功率消耗 不大于 11VA
4 使用和维护
4.1 继电器安装在垂直的屏板上 背后用两个顶板将继电器固定 继电器应安放在清洁干
燥和不含腐蚀性气体的地方 继电器工作环境温度不小于-20 不大于+40
4.2 调整和校验
继电器在出厂前均作了详细的调整和校验 但为了避免运输时的振动或保管不当而
造成机械变化 在投入运行前 也要进行一般的检查调整和校验
继电器初步调整
将继电器面板上的连接片放在 投入 位置 按图 4 接好线 通入 220V 50Hz 或
100V 50Hz 电压 将整定值旋钮旋至 0.5 20k 之间任意位置 此时接入电阻应为零
调整 W 2 (打开面板)使 JJ 动作 反复调几次 固定 W 2 此时调整好平衡 如 JJ 已动作
应降低 W 2 至动作边缘位置
然后再分别改变 R JD 电阻值 将整定旋钮至 0.5 1 2 5 10 20k 各点刻度处
JJ 应相应分别动作 再并入电容 此时动作值误差不大于 10%
