RGL. JGL系列带时限静态过流继电器(定时限和反时限的总称)适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时，该产品能按预定的时限可靠动作，并发信号或跳闸切除故障部分。保护设备及输配电系统安全。动作后并带有记忆功能，该产品集众多功能于一体。是目前我国电力行业最具有代表性推广更新换代产品。

1、  额定值:50HZ交流5A、10A，波形畸变不超过2%。

2、  过流整定范围: 2-10A (有辅助电源为0.5-10A)级差为0.1A。整定误差不大于士2%。

3、  速断倍数整定范围: 2-9.9倍，级差为0.1倍。电流速断整定误差不大于士2%。

4、  、速动动作时间:继电器任一整定值上在1.2倍速动电流时动作时间不大于50ms。

5、  返回系数: 0. 80-0. 92。

6、  功率消耗: 在额定电流时功率消耗不大于8VA。

7、  触点接通容量:在直流电压不超过250V时，该产品触点能连续接通电流为10A。

8、  、触点断开容量:在电压不超过250V的感性负荷中，该产品触点能分断容量为50W。

9、  介质强度:在标准试验条件下， 各导电部分连在一起对外露非带电金属部分及外壳之间应能承受交流有效值2000V/50HZ的试验电压，历时1min无绝缘击穿或闪络现象。

绝缘电阻: 在标准试验条件下，继电器各导电部分对外露非带电金属部分及外壳. 之间，用开路电压为500V的测试仪测其绝缘阻值应不小于20MQ。

工作原理该产品为集成电路带时限过流继电器，原理方框图如图2所示。过流信号输入后该继电器具有自动选择运行状态中出现过流还是速断信号进行运算处理，来决定. 继电继输出动作情况。继电器动作后，有动作指示并记忆故障是过流发信还是速断出口动作，便于值班人员进行分析。

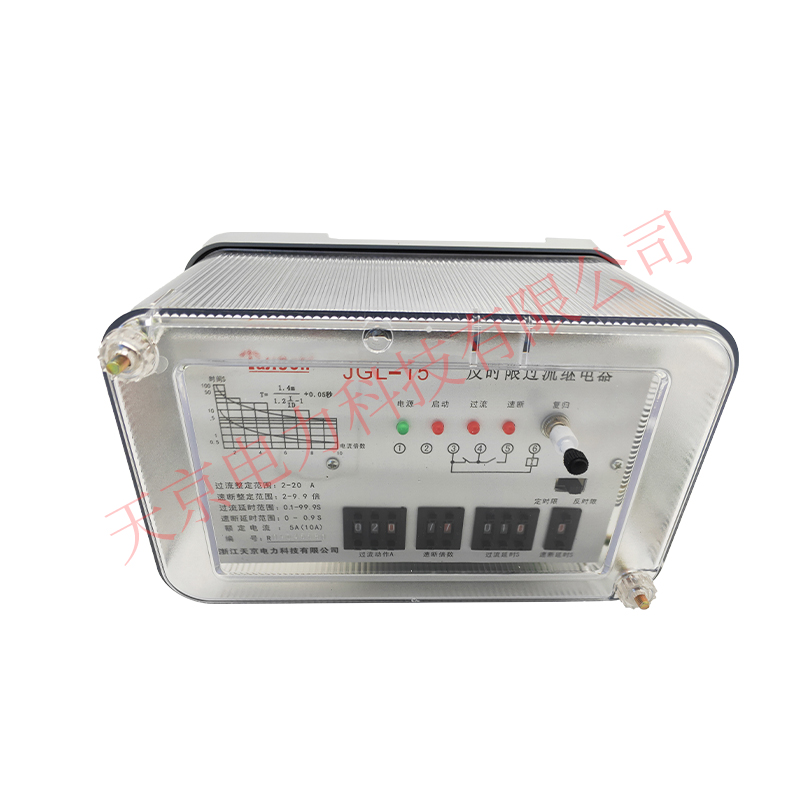

整定方法及注意事项(产品面板图如附图3所示)

继电器面板.上共设有四组拨码开关，面板从左到右依次为过流动作值、电流速断倍数、过流延时秒数、和速断延时秒数。例如:过流动作值整定为“050”即5A电流，速断倍数整定值为“60” 即6倍、过流 延时秒数整定值为“100” 即在定时限下延时时间为10S, 在反时限2倍动作电流下延时时间也是10S，其它倍数电流下延时时间要根据图2的公式来计算或直接通过附表6电流倍数与反时限延时时间关系表中数据来应用。总知反时限不像定时限那样整定几秒就是几秒要根据实际电流大少来决定延时时间的，反时限特性是电流大延时短电流小延时长。

例如:实际输入电流为35A(大于速断电流值速断电流=过流动作值X速断倍数)则马上动作出口跳闸。

例如:实际输入电流为20A (小于速断电流值)经查表得在4倍电流下延时了3.73秒后继电器动作出口发信或跳闸。(速断延时范围从0-0.9S之间任意整定,无需速断延时拨码置0即可。)

注:继电器动作指示灯具有记忆性，在继电器动作返回后,继电器动作指示灯需要手动复归。
