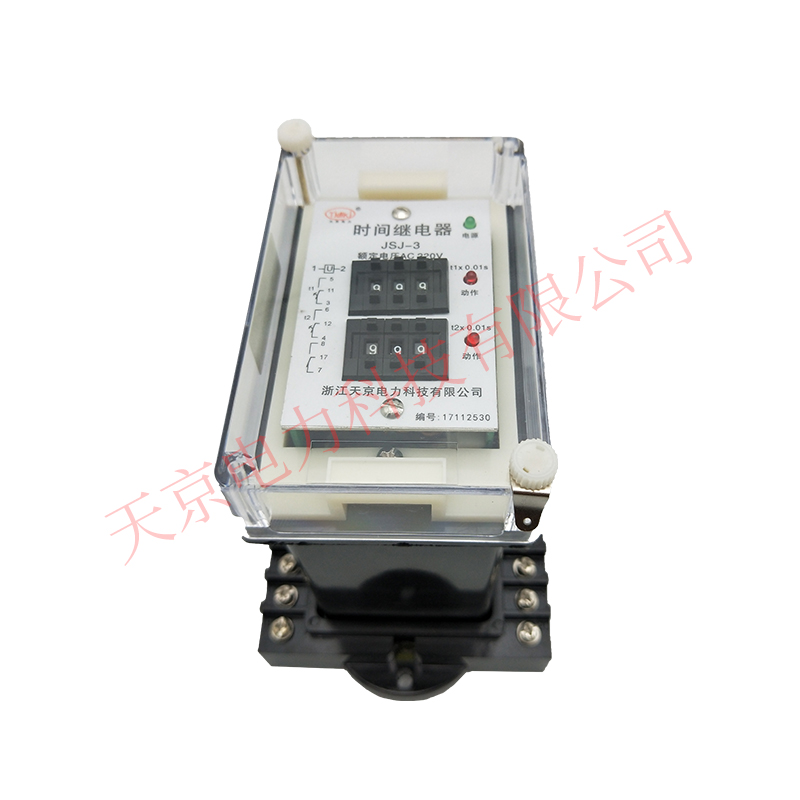

断电延时集成电路时间继电器采用石英晶体振荡器和大规模CMOS集成专用电路，其延时精度远高于电磁型时间继电器和RC型时间继电器,为电力系统继电保护缩短主保护和后备保护时间级差提供保证，是老式时间继电器更换的理想产品。该系列继电器的外形、内部接线、工作方式与DS电磁型时间继电器完全相同，且整定范围更大，级差更小，直观方便，从0.02S到999H范围内都可以任意整定，均能保证精度，无须校验。

4.1延时范围和级差延时范围: 0. 02S~999H或0.02s- 99。级差可调,详见时基设定表

4.2延时整定误差 继电器在20'C 士5C时，施加额定电压下，继电器延时整定误差(包含-致性) : 整定值≤100S时，误差<+0. IS;整定值> 100S时，误差<士0.1%。

4.3返回时间用切断电路的方法， 使继电器断电，继电器触点返回至起始位置的时间不大于20mS.

4.4电源 电压允许变动范围电源电压 允许变动范围为额定电压的0.8~1.1倍。

4.5触点容量继电器输出电路的触点能断开电压不大于250V，时间常数为5士0.75mS的直流有感负荷电路为80W:电压不大于250V的交流电路(功率因数COS ψ为0.4士0.1)为300VA。 继电器可长期接通10A。

4.6 环境温度-10C ~+50C

4.7介质强度继电器各 导电端子连在一-起对外露的非带电金属部分或外壳之间，能承受2000V (有效值)，50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。

4.8绝缘电阻继电器各 导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于300MO。

4.9电寿命继 电器触点接于规定容量的电路负荷中，能可靠动作及返回，电寿命为10次。

4.10机械寿命继电器不接负荷能可靠动作及返回，其机械寿命为10次。

4.11功率消耗在额定电压下，继电器功率消耗不大于5W。

4.12抗干扰性能继 电器的抗干扰符合DL478- 92《静态继电保护及安全自动装置通用技术条件》。

5整定方法及使用

5.1时基设定: 因选用不同的集成块，由两种时基设定，见下表。

5.2 时间整定:披盘上的数字，该三位数字乘时基，即为整定时间，如拨盘上三位数字的时间为378，时基为10mS, 则整定的延时时间为3780mS (3. 78S)，用户可根据需要自行设定，只须拔出继电器芯子重新设定即可。
