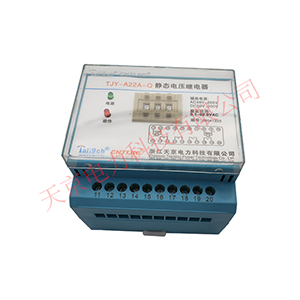

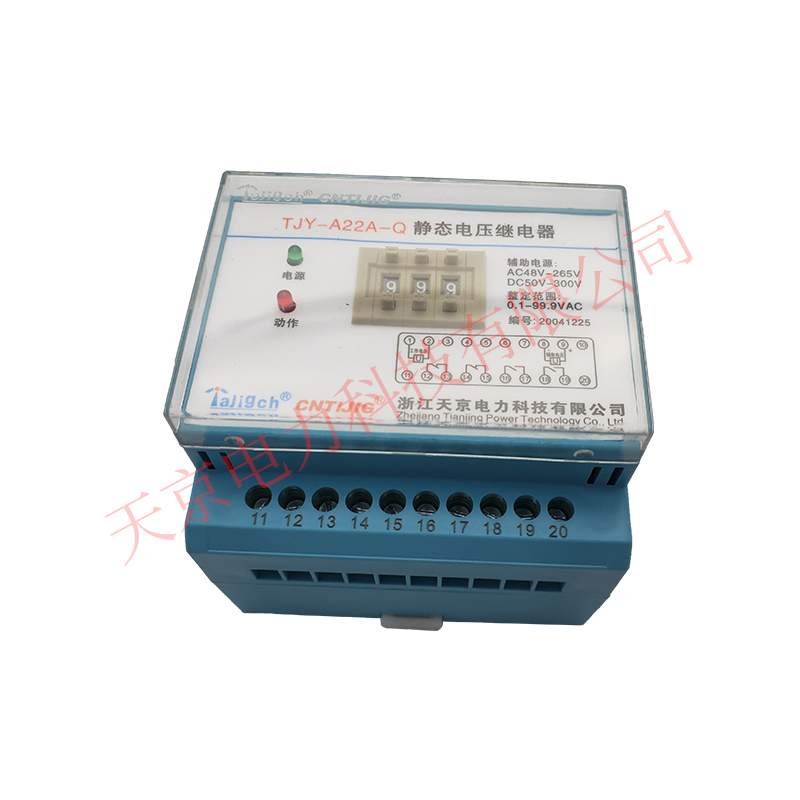

TJY 电压继电器使用说明书
1. 概述
TJY 系列电压继电器该产品适用于继电器保护线路中，作为过电压保护或低电压闭
锁的动作元件. (以下简称产品)采用集成电路原理构成，它克服了原来电磁型电压继电器触
点易抖动、工作噪音较大、动作值、返回系数难调整及运输后动作值易变等缺点；产品的体
积小、功耗低、可靠性高、抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少
工作量，大大降低了劳动强度，该产品的推广使用具有重大的经济效益和社会效益。
2. 型号及含义
3.技术要求
a.额定辅助电源：DC50～300V 或 AC：30～265V
b.额定输入电压 Ue：99.9V；400V
c.额定频率：50HZ
d.电压整定范围：(0.1-1.0)Ue
e.电压精度：±5%
f.工作环境：-10℃～+40℃,5%~95%无凝露；
g.重量：不大于 1.2kg
f. 返回系数：过量动作：0.9
i.欠量动作：1.1
j.接点容量：载流容量 5A
k.断弧容量 30W（DC）；62.5VA （AC）
l.储存环境：-25℃～+70℃,5%~95%无
n. 具有动作指示信号
m.过电压或欠电压动作
o.采用数字式拨轮开关来整定定值
产品在下列条件下能可靠工作
a. 环境温度：-10～+50℃；24h 日平均温度不高于 35℃
b. 大气压力：80～110kPa
c. 最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 25℃，最高温度
为 40℃，平均最大相对湿度不超过 50%
d. 使用地点具有防御风、雪、雨、沙的设施，无腐蚀性气体和爆炸性气体存在；
e. 使用地点出现的振动响应量和冲击响应量不超过 ZBK45020《电力系统保护,自动继电
器及装置通用技术条件》第 5.10.4 条、第 5.10.5 条规定的Ⅰ级严酷等级。
