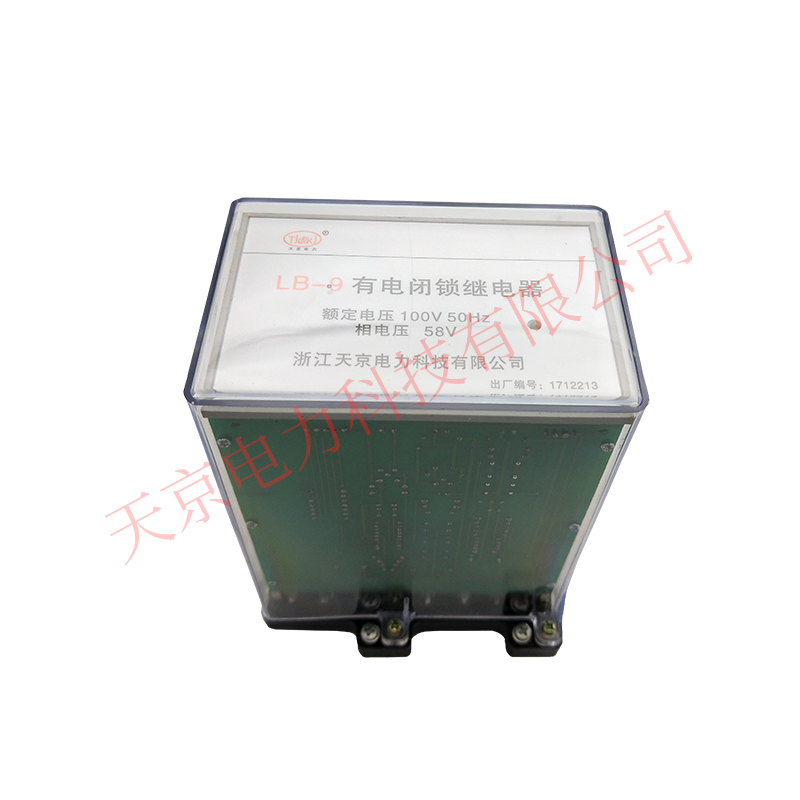

LB-9型闭锁继电器，采用JK-2型壳体，背后端子接线图见图1。

按整流式原理构成。原理图见图2。其组成部分包括变压器、电阻器、整流桥、滤波电容、极化继电器及指示灯。

继电器所用变压器是一个五绕组变压器。原边三个绕组星形连接。其中A相极性与B相、C相极性相反。所以加三相对称电压时磁通向量和不为零，二次绕组有电压输出，经整流，滤波驱动两个极化继电器。两个极化继电器的触点相互串接以实现其输出双重化。
　　继电器若一相或两相断路时，变压器二次亦有输出电压，继电器可靠动作。
　　继电器接于发电厂及变电所内高压母线上电压互感器二次侧。当高压母线无电时，继电器释放，极化继电器的动断触点接通，闭锁解除，允许合接地刀闸。

1.额定值
　　额定电压为交流100V，额定频率为50Hz。
　　2.继电器施加三相交流额定电压100V(相电压58V)，以及在断一相或断两相时，继电器可靠动作，断电时可靠返回。
　　3.最大工作电流
　　交流100V时，极化继电器电流不大于5mA。
　　4.最小工作电流
　　断相时极化继电器的电流不小于2.5mA。
　　5.动作时间不大于45ms。
　　6.功率消耗
　　额定电压下，继电器每相所消耗的功率不大于5VA。
　　7.触点断开容量
　　在直流有感(τ=5ms)回路，U≤250V，I≤0.2A，为20W；在交流(cosφ=0.4)回路，U≤250V，I≤0.2A，为30VA。
　　8.绝缘电阻不小于300MΩ，在交变湿热条件下不低于4MΩ。
　　9.介质强度
　　继电器所有电路对外壳的绝缘应能耐受50Hz、2kV交流电压，历时1min的试验，而无绝缘击穿或闪络现象。
　　10.电寿命为103次。
　　11.重量约为1kg。
