一．概述

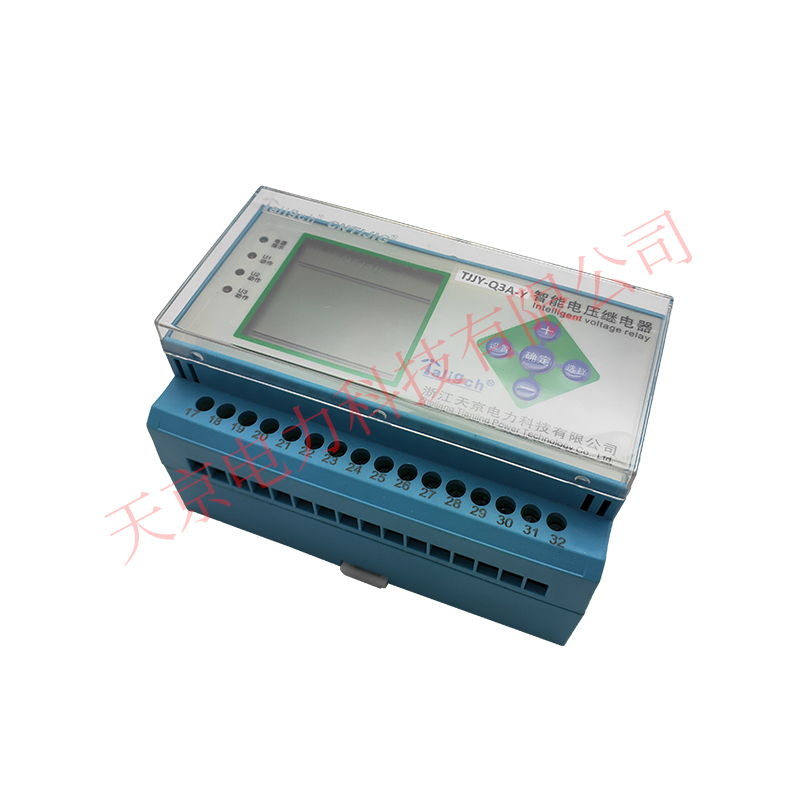

TJJY系列三相电压继电器是带延时功能的液晶显示交流智能电压继电器。可用于发电机，变压器和输电线的继电保护装置中，作为过电压或欠电压闭锁的动作元件。该继电器由数字电路构成执行回路，具有灵敏度高，实时测量并显示当前电压值等特点。多相输入时，各相同时整定，出口同一继电器。
二．技术参数.
额定辅助电源：DC50～320V 或 AC：30～265V
额定输入电压Ue：100V；200V；400V
额定频率：50HZ
电压整定范围：(0.1-1.0)Ue
电压精度：±5%
工作环境：-10℃～+40℃,5%~95%无凝露；
重量：不大于1.2kg
返回系数：过量动作：0.9；
欠量动作：1.1
延时整定范围：0.1-99.9S
延时精度：2％±50ms
接点容量：载流容量 5A
断弧容量 30W（DC）；62.5VA （AC）
储存环境：-25℃～+70℃,5%~95%无
继电器各电路与外露导电部分之间，以及各独立回路之间，分别用开路电压为1000V的摇表测试其绝缘电阻
≥100MΩ 。
介质强度.
继电器各电路与外露导电部分之间，以及各独立回路之间，应能承受2KV（50HZ）交流试验电压，历时1min的试验，无绝缘击穿或闪络现象。
电压整定值;1-100VAC 1-200VAC 1-400VAC .
时间整定值范围： 0.1-99.9S
1. U1. 在正常运行界面下，按1次（设置）键，此时进入U1电压设置页面，选择+加或 -减键设置电压，设置你所需要的工作电压 。
2. U1. 在正常运行界面下. 按2次（设置）键. 此时进入U1电压动作时间设置页面. 选择+加或 -减设置时间
3. U2. 在正常运行界面下，按3次（设置）键，此时进入U2电压设置页面，选择+加或 -减键设置电压，设置你所需要的工作电压 。
4. U2. 在正常运行界面下. 按4次（设置）键. 此时进入U2电压动作时间设置页面. 选择+加或 -减设置时间
5. U3. 在正常运行界面下，按5次（设置）键，此时进入U2电压设置页面，选择+加或 -减键设置电压，设置你所需要的工作电压 。
6. U3. 在正常运行界面下. 按6次（设置）键. 此时进入U2电压动作时间设置页面. 选择+加或 -减设置时间 全部设置完成 . 按确认键完成.
7. 当输入任意一相欠压满足动作条件（动作电压超过门槛且整定延时时间到时），继电器动作，同时灯熄灭，并且U1. U2（或U3）灯指示满足动作条件的动作相。U（V）灯熄灭，时时间已到，继电器已出口。
当输入值接近动作条件时，继电器进入动作预备状态，所有芯片资源全部用来计算输入值，一旦满足条件，立即启动计时。继电器设有启动量连续判断功能和突变量连续判断功能，能够有效迅速的判断输入值，并躲过短时干扰。
