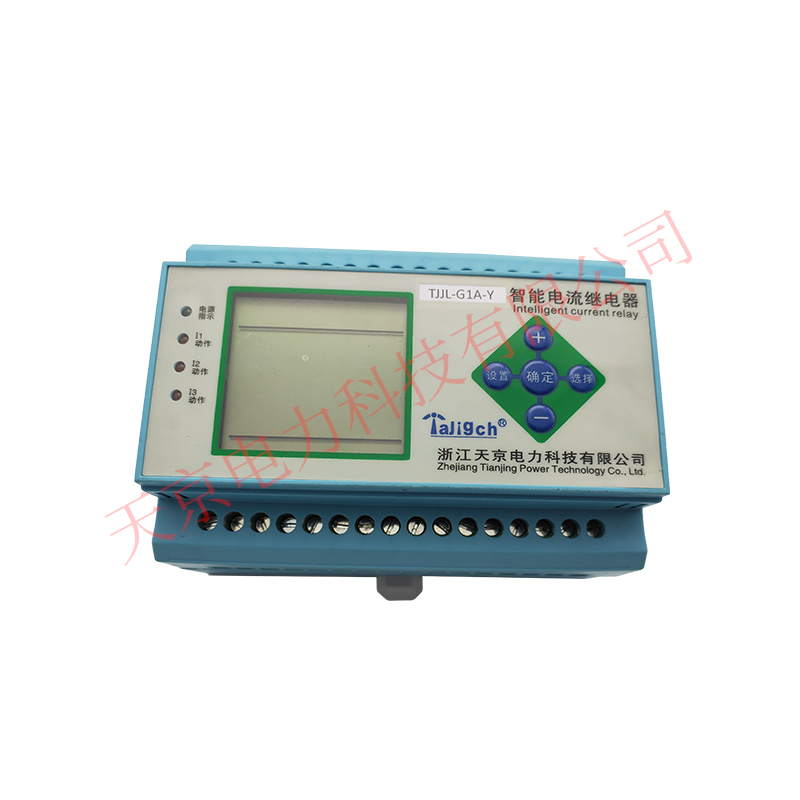

TJJL- G1A-Y智能电流继电器使用说明书

一．概述

TJJL系列三相电流继电器是带延时功能的液晶显示交流电流继电器。可用于发电机，变压器和输电线的继电保护装置中，作为过电流或欠电流闭锁的动作元件。该继电器由数字电路构成执行回路，具有灵敏度高，实时测量并显示当前电压值等特点。多相输入时，各相同时整定，出口同一继电器。

二．技术参数.

额定辅助电源：DC50～320V 或 AC：30～265V

额定输入电流AC：0.1- 50A AC

额定频率：50HZ

整定电流范围：0.1- 50A AC

四. 绝缘性能.

继电器各电路与外露导电部分之间，以及各独立回路之间，分别用开路电压为1000V的摇表测试其绝缘电阻

≥100MΩ 。

介质强度.

  继电器各电路与外露导电部分之间，以及各独立回路之间，应能承受2KV（50HZ）交流试验电压，历时1min的试验，无绝缘击穿或闪络现象。

电流整定范围值： 0.1- 10.Aac .  0.1-30Aac  0.1-50Aac

时间整定范围值： 0.1-99.9S

1.       I1. 在正常运行界面下，按1次（设置）键，此时进入I 1电流设置页面，按+加或 -减键设置电流，设置你所需要的工作电流 。

2.      I 1. 在正常运行界面下. 按2次（设置）键.  此时进入I 1电流动作时间设置页面. 按+加或 -减设置时间.

3.      I 2. 在正常运行界面下，按3次（设置）键，此时进入I 2电流设置页面，按+加或 -减键设置电流，设置你所需要的工作电流 。

4.      I 2. 在正常运行界面下. 按4次（设置）键.  此时进入I 2电流动作时间设置页面. 按+加或 -减设置时间.

5.      I 3. 在正常运行界面下，按5次（设置）键，此时进入I 3电流设置页面，按+加或 -减键设置电流，设置你所需要的工作电流 。

6.      I 3. 在正常运行界面下. 按6次（设置）键.  此时进入I 3电流动作时间设置页面. 按+加或 -减设置时间  全部设置完成 . 按（确认）键完成.

7.      当输入任意一相过电流满足动作条件（动作电流超过门槛且整定延时时间到时），继电器动作，同时灯亮，并且I1. I2（或I3）灯指示满足动作条件的动作相。S灯亮，时间已到，继电器已出口。

当输入值接近动作条件时，继电器进入动作预备状态，所有芯片资源全部用来计算输入值，一旦满足条件，立即启动计时。继电器设有启动量连续判断功能和突变量连续判断功能，能够有效迅速的判断输入值，并躲过短时干扰。

电流精度：±0.1%

工作环境：-10℃～+40℃,5%~95%无凝露；

重量：不大于1.2kg

  返回系数：过量动作：0.9；

欠量动作：1.1

延时整定范围： 0.1-99.9S

延时精度：2％±50ms

接点容量：载流容量 5A

断弧容量 30W（DC）；62.5VA （AC）

储存环境：-25℃～+70℃,5%~95%无
