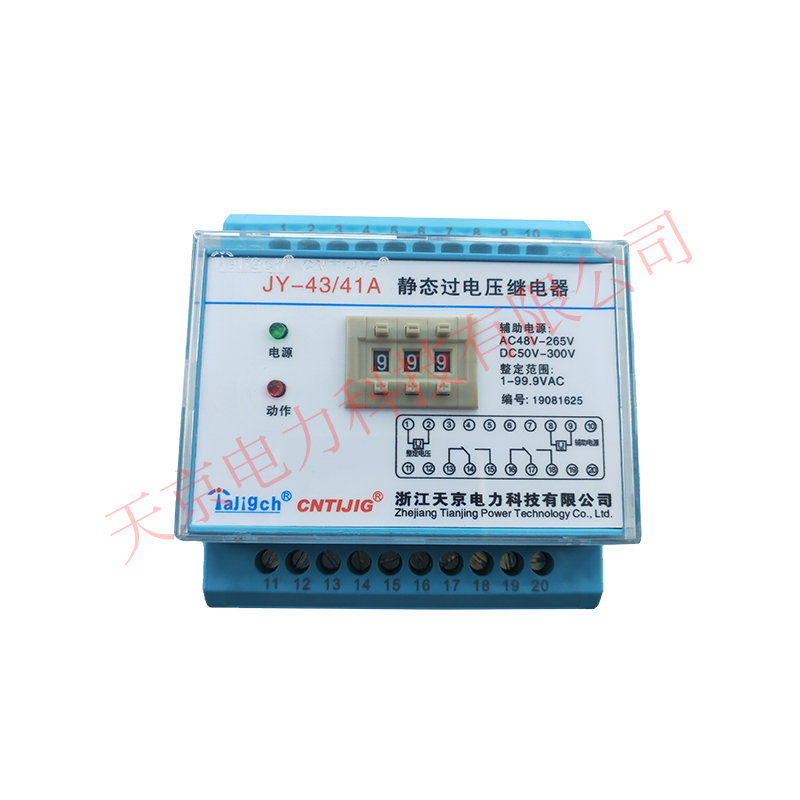

JY-43-40系列电压继电器适用于发电机、变压器和输电线路的继电保护装置中作为过压

保护或低电压闭锁的动作元件。

●本系列继电器为集成电路静态型继电器，工作时需提供直流辅助电源；

●精度高、功耗低、动作时间短、返回系数高、无抖动；

●采用数字拨盘开关，整定直观方便、范围宽；

●可卡装在导轨上，安装方便、接线简单。

性能参数

直流辅助电源220V/ 110V/ 48V/ 24V

整定误差整定值在1V至最大范围内，整定误差不大于3%,极限温度下，在1V以上任一整这点的误差不大于4%,辅助电源范围内，在1V以上任一整这点的误差不大于4%

功耗整误差≤（0.1%整定值+4 ）ms

动作时间:

过压继电器:1.2倍整定值，动作时间≤30mS；

低压继电器:0.5倍整定值，动作时间≤30mS

返回时间:

过压继电器: ≤30mS

低压继电器: ≤30Ms

返回系数：

过压继电器：≤0.95

低压继电器：≤1.05

电源电压允许变化范围：0.8~1.15倍额定电压V

触点容量

接通容量：继电器触点可长期接通8A

分断容量：电压不超过250V或电流不超过1A时，时间常数为5mS的

电感性负荷的直流电路中为50W

介质耐压：端子与外壳间：2000V

绝缘电阻：300MΩ

电寿命：10万次

安装方式：导轨式安装

产品使用环境条件

环境温度-40～+55℃

相对湿度+40℃达（95±3）%

大气压力86～106KPa

振 动加速度达 100m/S2

冲 击10～55Hz（双振幅1.5mm）

工作位置任意
