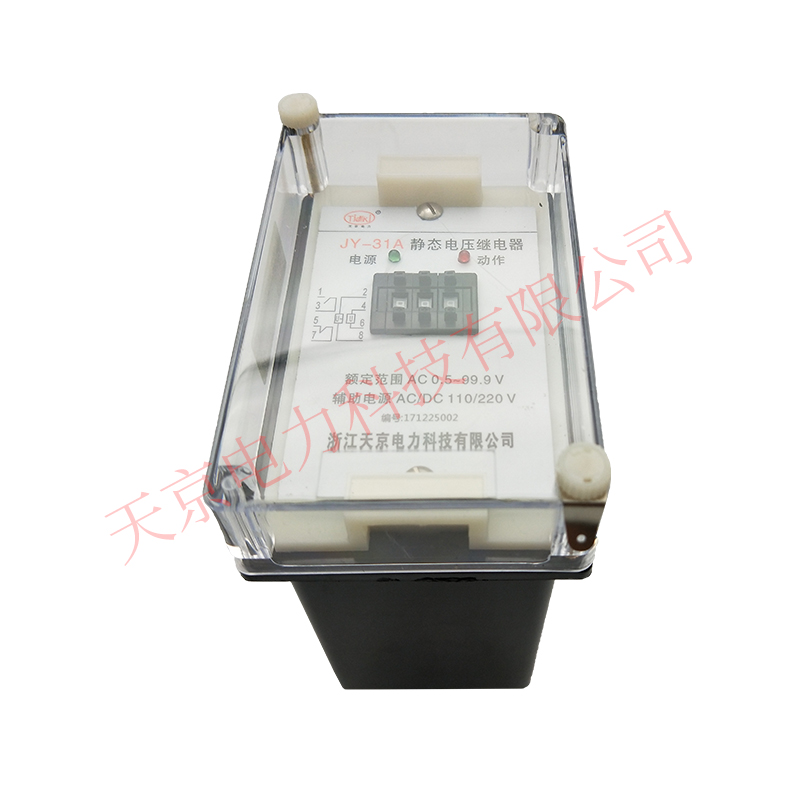

JY系列静态电压继电器

1、概述

JY系列静态电压继电器（以下简称继电器）用于电机、变压器和输配电线的继电保护装置

中，作为过电压保护或低电压闭所的启动元件。本产品为集成电路静态型继电器，具有精度

高、功耗小、动作时间短、返回系数高、整定直观方面、它克服了原来电磁型继电器触点易抖动，工作噪音大、动作值返回系数难调整及运输后动作值易变等缺点。产品分为10、20、30，三个系列可分别替代DJ-100、DY-20、DY-30，等电磁式继电器。

3、主要技术参数

1.辅助电源：直流电压220V、110V、48V；

交流电压220V、110V、48V。

●整定误差:不大于土2%。

●返回系数:过电压继电器不小于0.9; 欠电压不大于1.2。

●动作时间:过电压继电器1.2倍整定值动作时间不大于25ms;低电压继电器0.5倍整定值动作时间小于20ms.

●返回时间:过电压继电器返回时间小于30ms;低电压继电器返回时间小于20ms。

●功率消耗:交流回路功耗小于2VA; 直流回路功耗小于5W。

●触点容量:在电压不超过250V， 电流不超过5A，时间常数为5+0.75ms的直流有感负荷电. 路中，产品输出的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x10‘次。输出触点长期允许接通电压为5A。

●介质强度:在基准条件下，产品各导电部分连在一起，对外露非带电金属部分及外壳之间，能承受交流有效值2000V/50HZ的试验电压历时1分钟无绝缘击穿或闪络现象。
