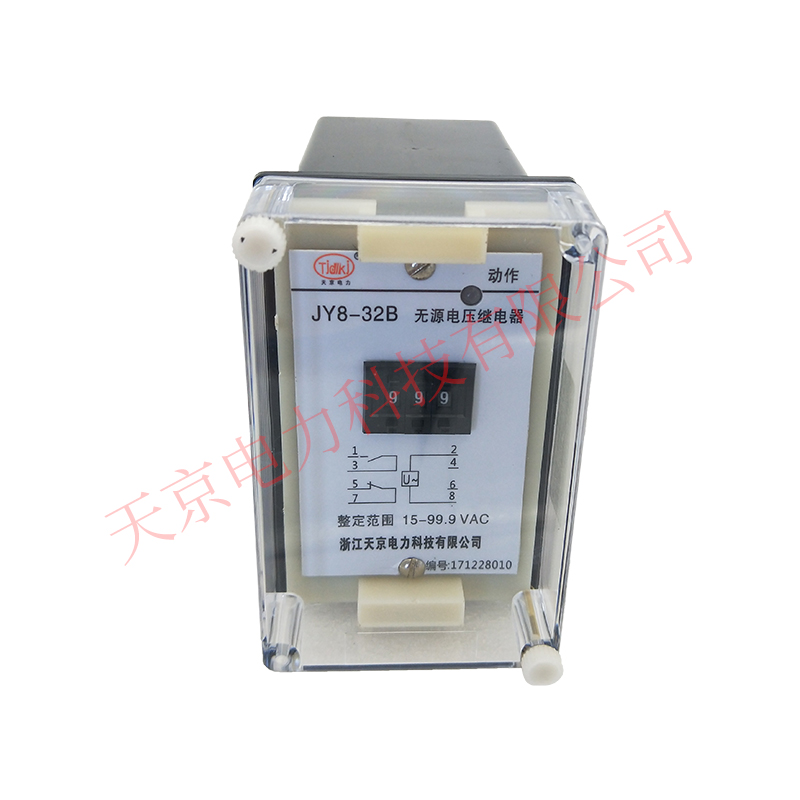

JY8-10.20.30系列由天京电力公司生产节能无源电压继电器用于发电机,变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的动作元件。本继电器是在 JY 继电器的基础上改进的,继电器用进口数码开关,新型开关电源模块,高性能全透明的进口中间继电器,保证继电器安全可靠。 本产品同样具有高精度、功耗小,整定值在15V 以上者不需要加直流辅助电源,无发热现象,动作时间快,返回系数高,整定直观方便,范围宽,作为低电压使用时无抖动现象,本继电器外形尺寸及接线端子与 JY、DY 完全相同,是更新换代的好产品.

JY8  系列节能型无源电压继电器 说明书

1V～440V 须用辅助电源

15V～130V 无辅助电源

80V～240V 无辅助电源

180V～440V 无辅助电源

直流辅助电压：220V、110V、48V、24V

交流回路功耗小于1VA(额定电压值时)直流回路功耗:在额定辅助电压

下,继电器功耗不大于下表规定值：

直流辅助电压允许变化范围：0.8～1.10倍额定值

动作时间：

过电压继电器:从0.8倍整定值突加到1.2倍整定值的动作时间不大于

40ms。

低电压继电器:从1.2倍整定值突加到0.8倍整定值的动作时间不大于

40ms。

返回时间：

过电压继电器：返回时间不大于40ms。

低电压继电器：返回时间不大于40ms。

1V～440V 须用辅助电源

15V～130V 无辅助电源

80V～240V 无辅助电源

180V～440V 无辅助电源

直流辅助电压：220V、110V、48V、24V

交流回路功耗小于1VA(额定电压值时)直流回路功耗:在额定辅助电压

下,继电器功耗不大于下表规定值：

直流辅助电压允许变化范围：0.8～1.10倍额定值

动作时间：

过电压继电器:从0.8倍整定值突加到1.2倍整定值的动作时间不大于

40ms。

低电压继电器:从1.2倍整定值突加到0.8倍整定值的动作时间不大于

40ms。

返回时间：

过电压继电器：返回时间不大于40ms。

低电压继电器：返回时间不大于40ms。

返回系数：

过电压继电器返回系数不小于0.95。

低电压继电器返回系数不大于1.05。

整定误差：

整定值在1V 至最大值范围内,整定误差不大于±3%。

返回系数：

过电压继电器返回系数不小于0.95。

低电压继电器返回系数不大于1.05。

整定误差：

整定值在1V 至最大值范围内,整定误差不大于±3%。

JY8  系列节能型无源电压继电器 说明书

在极限温度下，在1V 以上任一整定点的误差不大于±4%。

在辅助电压极限变化范围内，1V 以上任一整定点上整定值的变差不大于

±1%。

触点容量：继电器触点可长期接通5A，分断容量当在电压不超过250V，

电流不超过2A，时间常数为5ms 的电感性负荷直流电路中为50W。

电寿命不低于10万次。

绝缘电阻：继电器各导电端子连在一起对外露的非带电金属部分或外设

之间，用开路电压为500V 的兆欧表测量其绝缘电阻不小于300MΩ。

介质强度：继电器各导电端子连在一起,对外露的非带电金属部分或外

设之间，应能承受2000V（有效值）50Hz 的交流电压历时1分钟试验而无

绝缘击穿或闪络现象。

工作环境条件：

温度：-10℃～+50℃（0℃～40℃保证精度）

相对湿度：不大于90%

海拔高度：不大于2000米。

抗干扰性能：符合 GB6162-85《静态继电器及保护装置的电气干扰试验》

在极限温度下，在1V 以上任一整定点的误差不大于±4%。

在辅助电压极限变化范围内，1V 以上任一整定点上整定值的变差不大于

±1%。

触点容量：继电器触点可长期接通5A，分断容量当在电压不超过250V，

电流不超过2A，时间常数为5ms 的电感性负荷直流电路中为50W。

电寿命不低于10万次。

绝缘电阻：继电器各导电端子连在一起对外露的非带电金属部分或外设

之间，用开路电压为500V 的兆欧表测量其绝缘电阻不小于300MΩ。

介质强度：继电器各导电端子连在一起,对外露的非带电金属部分或外

设之间，应能承受2000V（有效值）50Hz 的交流电压历时1分钟试验而无

绝缘击穿或闪络现象。

工作环境条件：

温度：-10℃～+50℃（0℃～40℃保证精度）

相对湿度：不大于90%

海拔高度：不大于2000米。

抗干扰性能：符合 GB6162-85《静态继电器及保护装置的电气干扰试验》

的有关要求
