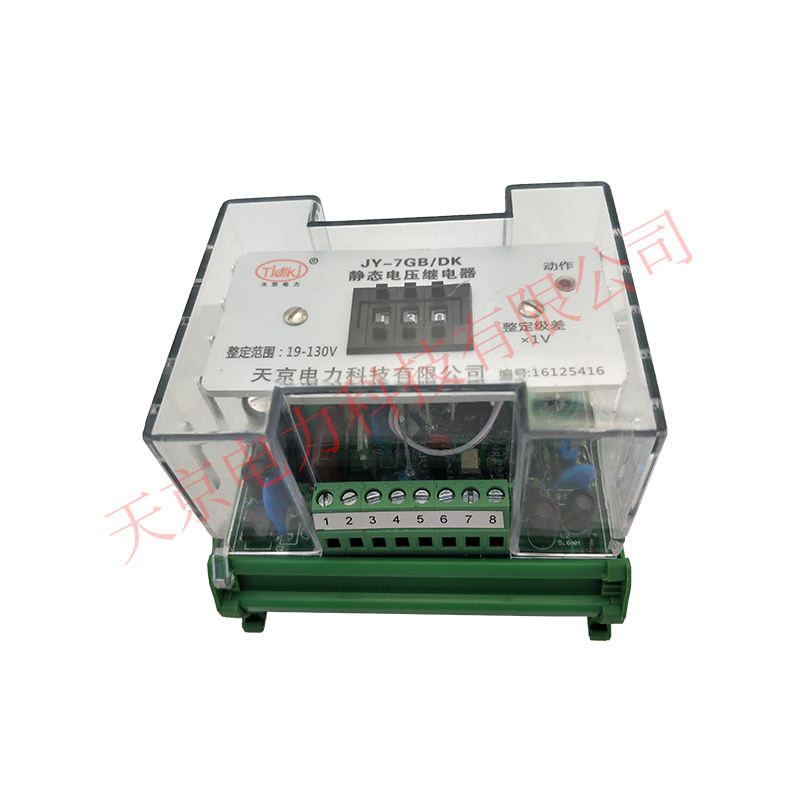

JY-7G系列端子排电压继电器用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。

产品特点:

1、  整定方便，采用三位拨盘开关整定电压值，直观方便，无须校验。DK型(不带辅助电源)电压继电器整定范围: 19V~ 130V，40V~ 260V或200V~420V带辅助电源电压继电器整定范围:10V~399V。2、带辅助电源电压继电器，辅助电源采用开关电源工作方式，交直流通用，范围大，交流60V-260V直流90V-300V。3、精度高，级差小为1V，误差小4、可靠性高，无抖动，无拒动，动作快，返回系数高。

◎原理说明: 被测电压经过隔离取样后，得到与被测电压成比例的取样电压Ui, Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回路将Uo与门坎电压Uz进行比较。

不带辅助电源的电压继电器:若Uo<Uz， 则出口继电器不动作:若Uo>Uz， 则出口继电器动作。欠电压在欠电压状态下动作指示灯发光，过电压在过电压状态下动作指示灯发光。

1、  在过电压状态下，继电器投入使用瞬间，由于开关斩波产生工作电源有200ms延时，因此，继. 电器接点反应时间为200ms。

2、  由于采用开关斩波，可能给电源带来轻微斩波干扰，在要求很高的使用情况下，建议用有辅助电源的继电器。

3、  带辅助电源电压继电器:辅助电源AC60V~260V、 DC90V~300V、AC48V、DC48V。直流辅助电源允许变化范围0. 8~1.15倍额定电压。功耗:交流回路功耗小于2VA (最大整定电压值时) ;直流回路功耗小于3W (出口继电器动作后)。动作时间:欠电压继电器: 0. 5倍整定值的动作时间不大于20ms过电压继电器: 1. 2倍整定值的动作时间不大于25ms，2倍整定值的动作时间不大于20ms返回时间:欠电压继电器返回时间不大于27ms;过电压继电器返回时间不大于27ms。返回系数:欠电压继电器返回系数1.04~1. 08,过电压继电器的返回系数0.92~0. 96。整定误差:额定值在10V至最大值范围内，整定误差不大于2%;在极限温度下，10V以 上任一整定值的误差不大于3%;在辅助电源极限变化范围内，10V以 上任一整定值的误差 不大于3%。触点容量:继电器输出电路的触点能断开电压不大于250V，时间常数为5士0.75ms的直流有感负荷电路为50W，电压不大于250V的交流电路(功率因数COSφ为0.4士0.1)为250VA。继电器触点可长期接通5A。电气寿命:电寿命:不低于10次。机械寿命:不低于106次。介质强度:继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V (有效值)，0HZ的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。绝缘电阻:继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MQ2。整定方法和使用本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。例如:三位数字是220，即为220V。 由于不带辅助电源的电压继电器采用电源电激式，只要电压符合即可，带辅助电源电压继电器采用开关电源，所以辅助电源无须考虑极性，只要电压符合即可，.所以被测电压无须考虑串、并接法，只要按接线图接入即可。
