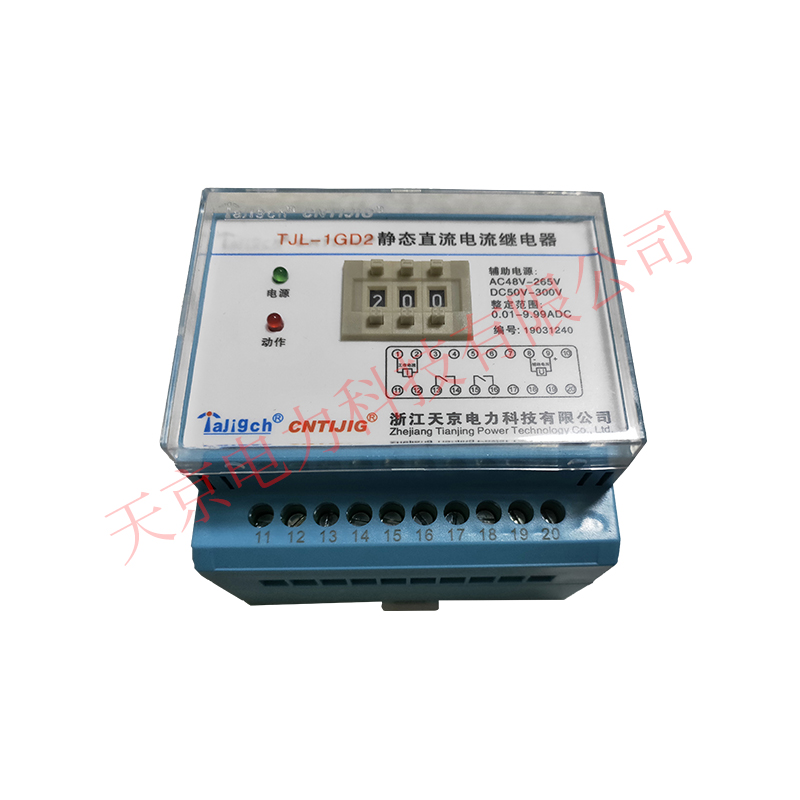

TJL电流继电器使用说明书

1.       概述

TJL系列电流继电器该产品适用于继电器保护线路中，作为过电压保护或低电压闭锁的动作元件. (以下简称产品)采用集成电路原理构成，它克服了原来电磁型继电器触点易抖动、工作噪音较大、动作值、返回系数难调整及运输后动作值易变等缺点；产品的体积小、功耗低、可靠性高、抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少工作量，大大降低了劳动强度，该产品的推广使用具有重大的经济效益和社会效益。

2.       型号及含义

3.技术要求

a.额定辅助电源：DC50～300V 或 AC：30～265V

b.额定输入电流： 0.1-5A   0.1-9.99A  0.1-50A

c.额定频率：50HZ

d.电流整定范围：(0.1-1.0)Ue

e.电电流精度：±2%

f.工作环境：-10℃～+40℃,5%~95%无凝露；

g.重量：不大于1.2kg

f.  返回系数：过量动作：0.9

j.接点容量：载流容量 5A

k.断弧容量 30W（DC）；62.5VA （AC）

l.储存环境：-25℃～+70℃,5%~95%无

n. 具有动作指示信号

o.采用数字式拨轮开关来整定定值

4.        工作条件

产品在下列条件下能可靠工作

a.       环境温度：-10～+50℃；24h日平均温度不高于35℃

b.       大气压力：80～110kPa

c.       最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，最高温度为40℃，平均最大相对湿度不超过50%

d.       使用地点具有防御风、雪、雨、沙的设施，无腐蚀性气体和爆炸性气体存在；
