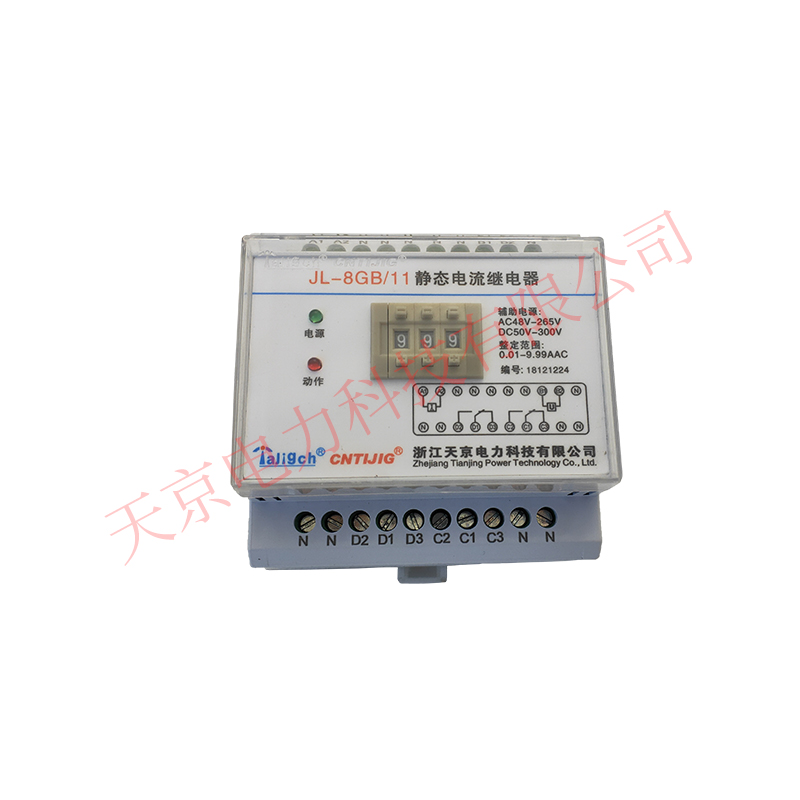

JL-8G集成电路电流继电器说明书

1.       用途

JL-8系列集成电路电流继电器（以下简称电流继电器）作为继电保

护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流

回路过负荷或短路的启动元件，给出报警信号或切除故障。

2 特点

本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整

定范围宽，动作速度快，返回系数高，功耗低的特点。

2.       技术参数.

1.辅助电源. AC 48V-265V   DC 50V- 300V

2.电流整定范围. 0.01-9.99A AC

3.触点载流容量. 5A AC   250V

4.电流精度： ±5%

5 . 返回系数 过电流继电器：0.9-0.97；欠电流继电器：1.05-1.15。

整定误差  小于2%。过量动作： 0.9欠量动作： 1.1

6.工作环境：-10℃～+40℃,5%~95%无凝露；

7.储存环境：-25℃～+70℃,5%~95%无凝露

8.重量： 不大于2kg

9.断弧容量 30W （DC）：62.5VA （AC）

3.       绝缘电阻

  继电器各电路与外露导电部分之间，以及各独立回路之间，分别用开路电压为1000V的摇表测试其绝缘电阻≥100MΩ

4.       介质强度

5.       继电器各电路与外露导电部分之间，以及各独立回路之间，应能承受2KV（50HZ）交流试验电压，历时1min的试验，无绝缘击穿或闪络现象
