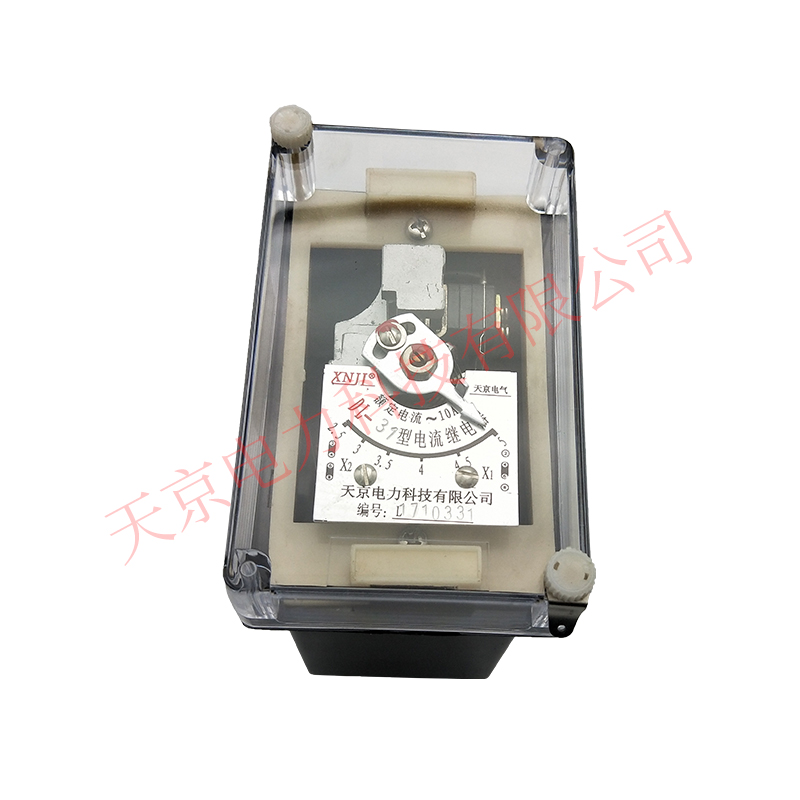

DL-30 系列电流继电器 说明书
1 1 用途
DL-30 系列电流继电器（以下简称继电器）用于电机、变压器及输电线路的过负荷与短路保
护线路中，作为启动元件。
2 2 结构与工作原理
DL-30 系列电流继电器 说明书
1 1 用途
DL-30 系列电流继电器（以下简称继电器）用于电机、变压器及输电线路的过负荷与短路保
护线路中，作为启动元件。
2 2 结构与工作原理
继电器采用 JK-11K、H、Q 壳体，其外形尺寸、背后端子及安装开孔图见附录 3，背后端子
接线图见图 1。
图 1 背后端子接线图
继电器是瞬时动作电磁式继电器。主要由铁芯、线圈、触点等部分组成。当电流升高至整定
值（或大于整定值）时，继电器立即动作，动合触点闭合，动断触点断开。当电流降低至
0.8 倍整定值时，继电器返回，动合触点断开，动断触点闭合。
3 3 技术要求
1．继电器额定电流、整定范围、动作电流、功率消耗、返回系数见表 1。额定频率 50 或 60Hz。
2．动作值极限误差不超过±6％。
3．动作值一致性不超过 5%。
4．温度变化引起的变差不超过±5%。
5．动作时间
在 1.1 倍实测动作值时，动作时间不大于 0.12s；在 2 倍实测动作值时，动作时间不大于
0.04s。
6．热性能
a．连续耐热极限值
当周围环境温度为 40℃时，继电器能在长期允许电流（见表 1）下工作，无绝缘和电气元件
的损坏，线圈温升不超过 65℃。
b．短期耐热极限值
继电器整定在两线圈串联时的最大整定值处，线圈能承受10倍额定电流历时1s的电流冲击，
无绝缘和其它元件的损坏。
7．过电流能力
输入电流均匀地分别从最小、最大整定值上升到表 2 所列的相应试验电流。继电器的动合触
点不应有不能工作的抖动，去除输入电流时不应有不返回现象。
8．绝缘电阻不小于 300MΩ。
9．介质强度为
继电器导电电路连在一起与外露的非带电金属部分及外壳之间，能承受 2kV（有效值）50Hz
交流试验电压，历时 1min，无绝缘击穿或闪络现象。
10．动作可靠性
a．在动作电流或返回电流下，继电器动作过程中的可动系统不应当停滞在中间位置。
b．当对线圈突然施加整定电流的 1.75 倍激励量时，其动合触点应无抖动地闭合。
