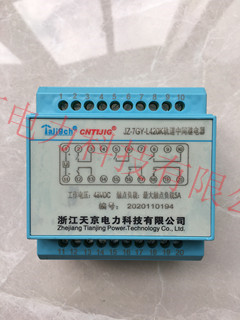

天京电力科技有限公司JZ-7GY-L420K本系列端子排中间继电器体积小巧，直接安装在开关柜导轨上，有电源指示，用于交直流操作的保护或自动控制回路中，以增加触点数量。继电器有导轨安装A，导轨安装E，两种结构方式，具体尺寸以实物为准。环境温度: -10C ~ 50°C; 无导电气体，无腐蚀性气体，无较强振动; 工作电压:不大于120%额定电压; 工作位置:任意; 周围磁场强度:小于0.5mT; 不得有雨水和雪，有防雾、防尘、防风沙设施。

技术参数

天京电力科技有限公司:JZ-7GY-L420K

◆额定电压: AC380V. AC220V. AC1 10V. DC220V. DC110V. DC48V等，具体以实物标签为准。

◆动作电压:直流继电器不大于70%额定电压;交流继电器不大于80%额定电压。

◆动作时间:在额定电压下，直流继电器小于20ms;交流继电器小于25ms。

◆功耗:额定电压220V及以下小于3W,额定电压为交流电压380V时，小于4W。

◆触点容量:①可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开τ =5ms 50W的感性负载;在电压不大于250VAC的交流回路中，可断开COS中=0.4 250VA的交流负载。

②L型时可长期接通10A电流，在电压不大于250VDC的直流回路中，可断开τ =5ms 90W的感性负载;在电压不大于250VAC的交流回路中，可断开COS中=0.4 500VA的交流负载。

◆绝缘电阻:继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300M2。

◆介质强度:继电器外壳与外露带电端子之间能承受2KV (有效值) 50HZ实验电压，历时1分钟，无击穿或闪络现象。
