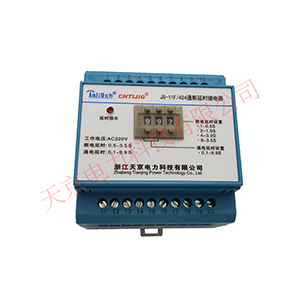

JS-11F系列集成电路时间继电器采用石英晶体振荡器和大规模CMOS集成

专用电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力

系统继电保护缩短主保护和后备保护时间级差提供保证，是老式时间继电器

更换的理想产品，该系列继电器的外形、内部接线、工作方式与DS电磁型时

间继电器完全相同，且整定范围更大，级差更小，直观方便，从0.02S到999H

范围内都可以任意整定，均能保证精度，无须校验。主要用于各种保护和自

动线路中，使被控制元件的动作得到可调的延时。

2工作原理

JS-11F系列集成电路时间继电器采用大规模CMOS专用集成电路。工作线圈上电瞬间，晶振起振，控制通电延时的CPU复位，从零开始正向计数，同时读取拨盘设定值;当计数值与设定值相同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动;工作线圈断电瞬间，控制断电延时CPU复位，从零开始正向计数，同时读取拨盘设定值，当计数值与设定值相同时，输出高电平，驱动三极管，下 拉出口继电器电平，使其返回。

4主要技术参数

4.1延时范围和级差延时范围: 0. 02S ~999H或0.02s ~ 999M。级差可调，详见时基设定表4.2延时整定误差继 电器20'C士5'C时，施加额定电压下，继电器延时整定误差(包含- -致性) :整定值≤100S时，误差<+0.1S; 整定值> 100S时， 误差<+0.1%。4.3返回时间用切断电路的方法，使继电器断电，继电器触点返回至起始位置的时间不大于20mS。4.4电源 电压允许变动范围电源 电压允许变动范围为额定电压的0.8~1.1倍。4.5触点容量继电器输出电路的触点能断开电压不大于250V,时间常数为5士+0.75mS的直流有感负荷电路为80W;电压不大于250V的交流电路(功率因数C0Sφ为0.4士0.1)为300VA。 继电器可长期接通10A。4.6环境温度-10°C~+50C4.7 介质强度继电器各导电端子连在一-起对外露的非带电金属部分或外壳之间，能承受2000V (有效值)，50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。4.8绝缘电阻继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于300M Q。4.9电寿命继电器触 点接于规定容量的电路负荷中，能可靠动作及返回，电寿命为10次。4.10机械寿命继电器不接负荷能可靠动作及返回，其机械寿命为10%次。4.11 功率消耗 在额定电压下，继电器功率消耗不大于5W。4.12 抗干扰性能继电器的抗干扰符合DL478- 92《静态继电保护及安全自动装置通用技术条件》。
