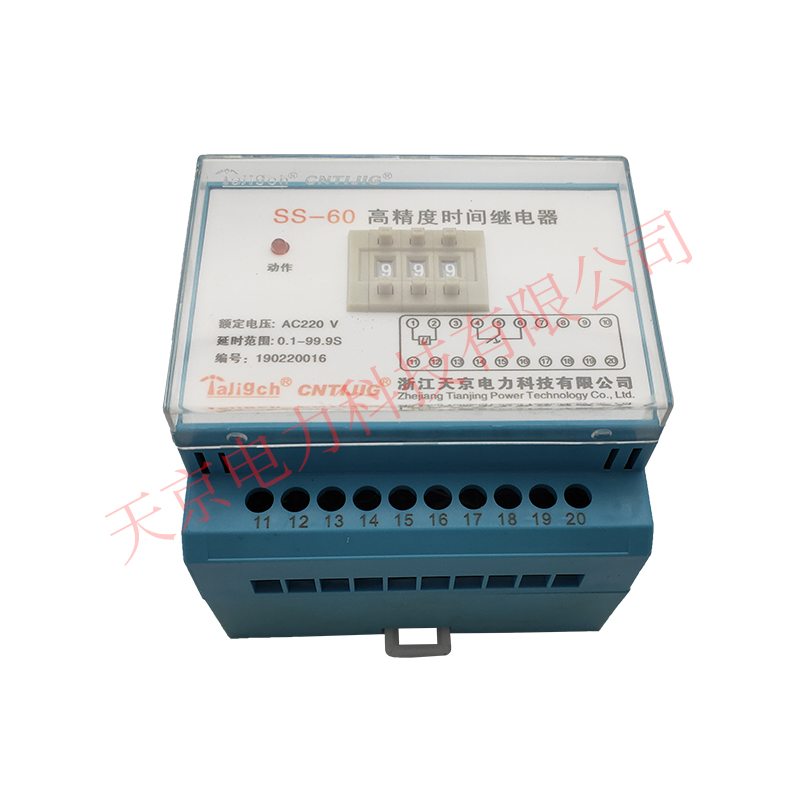

SS-61  SS-62主要用于各种控制和继电器保护电路中，达到自动延时转换电路的目的。

产品采用标准的结构，所有元器件安装在可以插拔的机芯上，同一机芯可以有四种

结构型式，即 A11K 嵌入式；A11P 拼块嵌入式；A11H 突出式后接线；A11Q 突出式前接

线，见附图。产品外壳为黑色胶木，盖子为透明的有机玻璃，可以清楚地观察到产品的

整定位置及发光二极管的指示灯，指示产品的工作和动作。取下有机玻璃盖，调节拨盘

开关，可以方便地改变延时整定值，拔出机芯可以方便地进行维修。技术参数3.1 额定电压a. 交流 50Hz，220、127、110、100V；

b. 直流 220、110、48、24V。3.2 延时整定范围：1～9999s.

3.3 触点形式：二转换。3.4 动作值a. 在基准条件下，对于 SS-61 型产品，其动作电压不大于 85%的额定电压；b. 在基准条件下，对于 SS-62 型产品，其动作电压不大于 70%的额定电压。3.5 返回值：在基准条件下，产品的返回电压不小于 5%的额定电压。3.6 动作延时一致性：当产品施加额定激励量时，在同一整定点上，10 次测量的最大与最小动作时间之差值应不大于整定值的 1%。3.7 延时整定值的平均误差a. 1～9s，在基准条件下，延时整定值的平均误差不超过±3%(取 10 次测量平均值)；b. 10～9999s，在基准条件下，延时整定值的平均误差不超过±1%(取10次测量平均值)。

3.8 功率消耗：在额定电压下产品的功率消耗不大于表 2 的规定值。3.9 环境温度变化对性能的影响在额定电压下，在环境温度在-10～+50℃变化时，产品延时整定值与 20±2℃时延时整定值的变差应不超过±3%。3.10 输入激励量变化对性能影响在周围环境温度为 20±2℃时，当电源电压在标称范围变化时，产品各整定点的延时整定值与额定电压时的延时整定值的变差不超过±2%.3.11 热性能当环境温度为 40℃时，产品施加输入激励量为 1.1 倍额定值的条件下，应能长期工作，不致对绝缘或其他电气元器件造成热损坏。

对 SS-61 型产品，其线圈温升应不超过 65K。3.12 绝缘电阻应不小于 300MΩ。3.13 介质强度：耐受 2kV、50Hz、历时 1min 交流试验电压无击穿或闪络现象；耐受 5kV 冲

击电压无绝缘损坏现象。3.14 触点性能：在电压不大于 250V，电流不大于 0.4A，时间常数为 5±0.75ms的直流有感负荷电路中，断开容量为 30W，触点应可靠动作 104 次。

4 使用和维护4.1 SS-61/62 型时间继电器为通电延时继电器，其端子接线图如图 2 所示。取下有机玻璃盖，将拨盘开关调到所需整定位置，面板上四个拨盘开关从右至左表示个位、十位、百位及千位。在继电器外壳端子①与②间施加额定电压(对 SS-62 型，其额定电压为 24V 时，应直接接⑦与⑧端子)。这时继电器开始延时，面板上绿色发光二极管闪烁，表示继电器正在工作，当延时值达到设置的整定值时，绿色发光二极管灯灭，红色发光二极管灯亮，表示延时结束动作，此时继电器的⑤与⑥、(19)与(20)端子接通，并一直保持此状态，直到断开电源电压时，继电器返回，完成一次延时过程。

使用时继电器每次通电延时结束，下次接通间隔时间不小于 3s。
