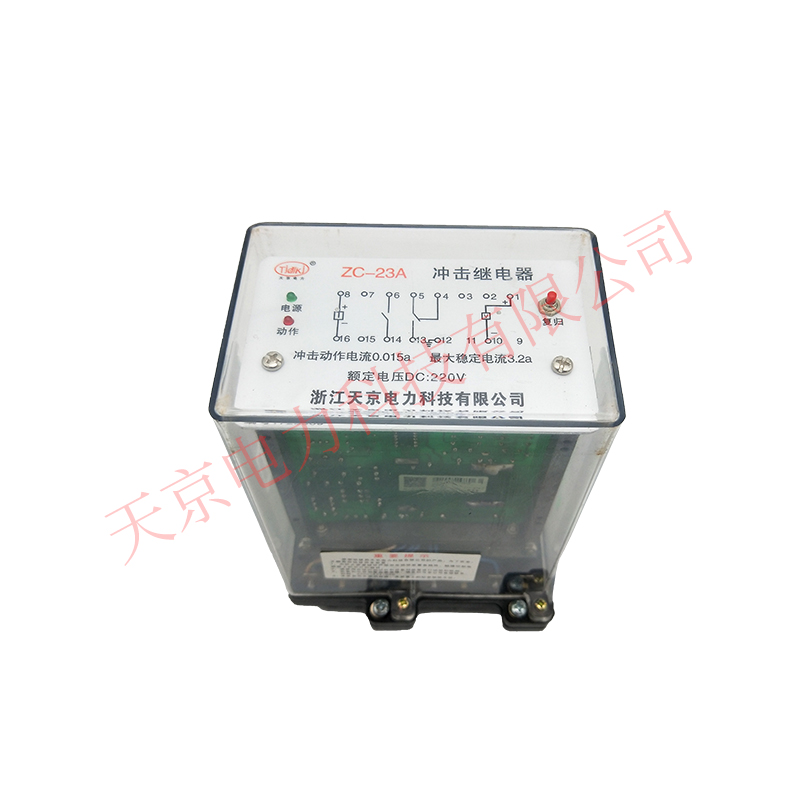

ZC- 23型冲击继电器(以下简称继电器)是-种带有干簧密封触点的冲击继电器，并带有电容、二极. 管、滤波器可供直流及三相全波整流电源操作的继电保护及自动装置作集中信号之用。

继电器主要由变流器BL.灵敏元件GHJ、出口中间元件ZJ (干簧中间继电器)、滤波元件、外壳、插件等组成; b. 其结构为插入式，采用JK- 2型壳体。✧工作原理 ，内部接线如图1所示。继电器的基本原理是:利用-串联在直流信号回路的微分变流器，将回路中持续的(矩形的)电流脉冲变成短暂的(尖顶的)电流脉冲去启动灵敏元件，再由灵敏元件去启动出口中间元件动作，

具体工作过程如下:

把端子3与8短接，接电源正，端子11与16短接，接电源负，如图2所示，当信号回路给出冲击信号(电流时)，经变流器BL微分后，送入灵敏元件GHJ的线圈，使GHJ动作去启动出口中间继电器ZJ，再由ZJ触点去启动电铃或电笛发出信号，当GHJ线圈上的尖顶脉冲过去后，GHJ 触点空载返回，ZJ 靠其触点ZJ1进行自保持。往，作为复归的一台冲击继电器，端子3与16短接，接电源正极。端子11与8短接，接电源负极。

技术要求

✧额定电压: 220、 110、48、24V;

✧最小冲击动作电流: 0.015A; 0.16A;

✧最大稳定电流: 0.3A; 3.2A;

✧出口中间元件ZJ: 当环境温度为20'C， 线圈处于冷的状态时，在80%额定电压下应可靠动作;在不低于5%的额定电压下应可靠返回。

✧在极限温度(50C， - 20'C)下，继电器冲击动作电流不大于0.2A.

✧断开容量:电压不超过220V， 电流不超过0.2A， (出口中间元件ZJ触点)断开容量在直流有感负荷(T =5X10~s)电路中为40W，, 在电压不超过220V、电流不超过0.3A的交流电路中为50VA.

✧功率消耗a. 在变流器BL-次绕组通过3.2A电流时，其功率消耗不大于7W; b. 出口中间元件ZJ在额定电压下，其功率消耗不大于10W. 继电器的重量不超过1.4kg. 安装与调试

✧继电器用于直流电源供电时端子3、11不接，灵敏度略有提高。

✧继电器用于三相全波整流电源供电时端子3与8短接，接正电源，端子11与16短接，接负电源。

✧继电器如用自动复归线路中，需两台继电器反串接来实现，如图3;作为复归的继电器端子，3与16短接，接正电源，端子11与8短接，接负电源。

*继电器用于直流电源供电时，若提高灵敏度可以将GHJ灵敏元件的干簧触点更换动作安匝小的来
